Digitální 3D animace hradu

Předkládaná obrazová a animovaná 3D rekonstrukce hradu Karlův hrádek u Purkarce je autory chápána jako výchozí grafická studie, která má – při respektování přesného zaměření současného stavu nadzemních reliktů (půdorys, zachované zdivo, příkop) a umístění hradu v krajině – pomoci návštěvníkům a zájemcům o historické památky učinit si představu o původní podobě zaniklého hradu, při čemž zohledňuje i výsledky stavebně historického průzkumu a archeologického výzkumu (2019-2024), poznatky z oblasti kastelologického bádání a zkušenosti z podobných typů kresebných a modelových (tzv. hmotových) rekonstrukcí. Možnost využít poznatky uvedených specializací je významná i z toho důvodu, že stávající stav zachování hradu nabízí několik variant rekonstrukčního řešení, a to především těch částí hradu, které se nedochovaly (opevnění na valu před příkopem včetně vstupu; podoba a ukotvení mostu; vstupy, schody a pavlače na nádvorní straně, komíny, podoba podstřeší ad.).

Jako první – tedy jako vstupní pro další navazující a detailněji řešené varianty původní stavební podoby hradu – předkládáme grafické výstupy, které dokumentují členitost krajiny a prostorové vztahy v širším okolí hradu, dodržují fotogrammetrické zaměření jeho nadzemních reliktů a zohledňují výsledky archeologického výzkumu. Jedná se především o nově odkryté půdorysy některých hradních místností (východní část paláce, části kaple, místnosti po východním obvodu ad.), o přízemní vstupy z nádvoří do paláce, do kaple a do dalších zastavěných prostor, o polohu otopných zařízení a tahového kanálu v síle zdiva vedle brány, studnu ad.

Předkládaná vstupní modelová rekonstrukce je cílena na jednoduchou variantu obrysové podoby hradu, tedy na vnější stěny obvodové zástavby kolem příkopu a po průchodu vstupní branou (sedile) na obvodové stěny kolem nádvoří. Jak dokládají nálezy šindeláků, byly střechy (minimálně na místech dosud provedených archeologických výzkumů) kryty šindeli.

Pro srozumitelnost našeho postupu a odlišitelnost reálně zachovaných částí středověkého hradu od partií následně doplněných, nabízíme jako vstupní modelové rekonstrukce následující animované 3D pohledy:

1/ krajinu kolem Karlova hrádku s fotogrammetricky dokumentovanými relikty zaniklého hradu (na základě provedeného archeologického výzkumu se před hradem směrem k Purkarci nenacházelo předhradí, ohraničené nižším valem, který je dosud patrný na rozhraní lesa a přilehlých luk. Val spadá do jiného období, než je doložena existence hradu). V průběhu animace dochází opakovaně k prezentaci rekonstrukčního modelu, usazeného na fotogrammetrickou 3D dokumentaci.

2/ „síťový model“, kde je do mřížové sítě s předpokládanou obrysovou původní podobou hradu umístěno fotogrammetricky dokumentované zdivo.

3/ návrh na středověkou podobu hradu v šedém grafickém provedení, při čemž je vzhled stěn obvodové zástavby chápán jako základní (nejjednodušší) podklad pro další doplňování jednotlivostí a detailů (podsebití, komíny, vstupy, okenní otvory ad.).

4/ totéž v barevně provedeném modelu, kde jsou zdi pokryty tapetou, která odkazuje na zdejší převažující stavební materiál – kamenné zdi na maltu. V této etapě není řešena omítka, kde může představu o podobě jednolitě a celoplošně pokrytých obvodových stěn navodit předchozí model (viz bod 3).

Přestože bude detailní modelová rekonstrukce hradu vytvářena ještě delší dobu – a bude doplňována i o výsledky průběžně probíhajícího archeologického výzkumu (varianty zástavby, vnitřní členění hradu, jeho interiérové vybavení ad.) – považujeme za vhodné

nabídnout široké veřejnosti již nyní první z možných (zatím spíše obrysových, než detailních) podob Karlova hrádku ve 13. století. Předpokládáme, že doplněná či upravená rekonstrukční řešení budeme do budoucna zprostředkovávat veřejnosti přibližně jednou za kalendářní rok.

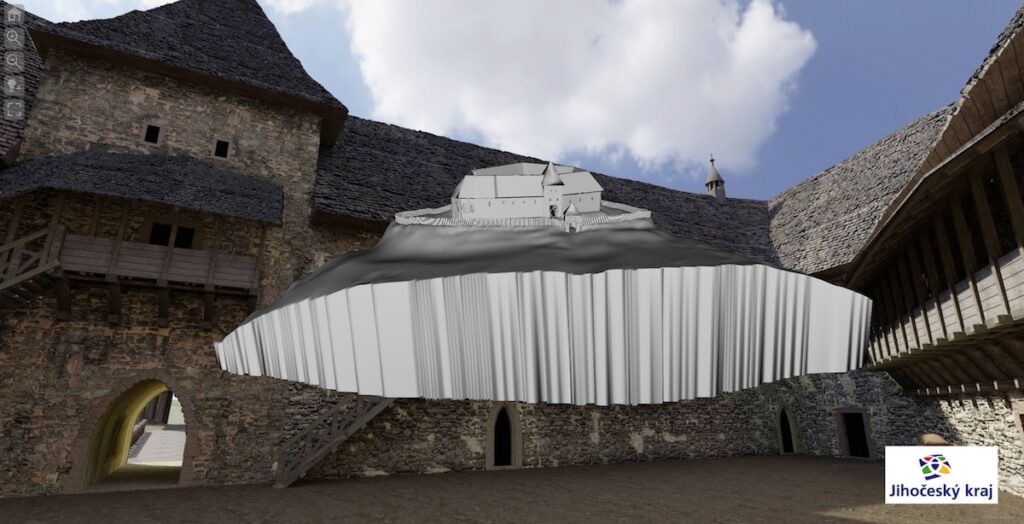

5/ interaktivní rekonstrukční model bez tapet (pouze stínovaný model ve stupních šedé).

Dostupné na: http://nasehistorie.cz/karluvhradek/model.html
